DTH Jack Martelo



DTH (Down-The-Hole) Jack Hammer, também conhecido como martelo DTH ou perfuratriz de rocha, é uma ferramenta de perfuração pneumática usada em várias aplicações, particularmente em projetos de mineração, pedreiras, construção e engenharia civil. Ele é projetado para fornecer recursos de perfuração poderosos e eficientes para formações rochosas duras.



O DTH Jack Hammer consiste em vários componentes principais:



Corpo do martelo:O corpo principal do DTH Jack Hammer abriga o mecanismo interno e os componentes que geram a força percussiva necessária para a perfuração. É normalmente feito de materiais duráveis, como aço, para suportar o ar de alta pressão e as forças de impacto repetitivas.



Pistão:O pistão está localizado dentro do corpo do martelo e é acionado por ar comprimido. Ele se move para frente e para trás rapidamente para desferir os poderosos golpes de percussão na broca.



Broca:A broca é a ferramenta de corte presa à extremidade inferior do DTH Jack Hammer. Varia em design e tamanho, dependendo da aplicação de perfuração e do tipo de rocha que está sendo perfurada. As brocas são feitas de materiais duros e duráveis, como carboneto de tungstênio ou diamante, para suportar a abrasividade das formações rochosas.



Haste:A haste conecta a broca ao DTH Jack Hammer. Ele fornece uma conexão segura e confiável, garantindo uma transmissão de energia eficiente do martelo para a broca.



Fornecimento de ar:DTH Jack Hammers requerem um suprimento de ar comprimido para operar. O ar é fornecido por uma mangueira de ar conectada ao corpo do martelo e aciona o pistão, fornecendo a força necessária para a perfuração.



Quando em operação, o DTH Jack Hammer funciona pelo seguinte processo:



O ar comprimido é direcionado para o corpo do martelo, criando ar de alta pressão.



O ar de alta pressão empurra o pistão para dentro do corpo do martelo, que, por sua vez, atinge a parte de trás da broca.



As batidas rápidas do pistão criam uma poderosa força de percussão que é transferida para a broca, permitindo que ela quebre e lasque a rocha.



Simultaneamente, o ar é direcionado através do centro do corpo do martelo, expulsando os cascalhos perfurados do furo.



Os martelos DTH são conhecidos por sua eficiência na perfuração de formações rochosas duras e abrasivas, oferecendo vantagens como altas taxas de penetração, versatilidade e confiabilidade. Eles estão disponíveis em vários tamanhos e configurações para atender a diferentes requisitos de perfuração e podem ser montados em diferentes tipos de plataformas de perfuração ou usados ​​como ferramentas manuais, dependendo da aplicação.



DTH Jack Hammer são ferramentas pneumáticas especializadas usadas em operações de perfuração, particularmente em mineração, construção e pedreiras. Aqui estão algumas de suas especialidades notáveis:



Perfuração eficiente: DTH Jack Hammer é projetado para perfuração eficiente em formações rochosas duras. Eles utilizam um mecanismo percussivo que fornece forças de alto impacto diretamente na broca, permitindo uma perfuração mais rápida e eficaz em comparação com outros métodos de perfuração.



Capacidade de furo profundo: DTH Jack Hammer é capaz de perfurar furos profundos, variando de vários metros a várias centenas de metros, dependendo do modelo específico e da aplicação. Isso os torna adequados para vários projetos de perfuração, incluindo perfuração de explosão, perfuração de fundação e perfuração de poços.

Versatilidade: Os Martelos DTH são ferramentas versáteis que podem ser usadas em uma ampla gama de aplicações. Eles podem fazer furos de diferentes diâmetros, desde pequenos furos para ancoragem ou detonação até furos maiores para fins de exploração ou produção.



Excelente retilinidade do furo: os martelos DTH são conhecidos por sua capacidade de manter a retidão do furo durante a perfuração. A combinação de ação percussiva e rotação ajuda a manter a broca alinhada e evitar desvios, resultando em furos precisos e precisamente posicionados.



Adaptabilidade a diferentes formações rochosas: Os Martelos DTH são projetados para lidar com várias formações rochosas, incluindo rochas duras e abrasivas. As brocas e martelos podem ser selecionados com base nas condições específicas da rocha, garantindo ótimo desempenho e durabilidade em diferentes ambientes de perfuração.



Taxa de perfuração rápida: Devido à sua ação percussiva eficiente e capacidade de furo profundo, os Martelos DTH oferecem uma taxa de perfuração rápida, reduzindo significativamente o tempo necessário para concluir projetos de perfuração. Isso pode levar a uma maior produtividade e redução de custos.



Requisitos de ar mais baixos: os martelos DTH normalmente exigem volumes de ar mais baixos em comparação com outros métodos de perfuração, tornando-os mais eficientes em termos de energia. Isso pode resultar em menor consumo de combustível e menores custos operacionais.



Durabilidade e confiabilidade: os martelos DTH são construídos para suportar as condições exigentes das operações de perfuração. Eles são construídos com materiais de alta qualidade e passam por rigorosos processos de controle de qualidade para garantir durabilidade, confiabilidade e vida útil prolongada.



No geral, a especialidade dos DTH Jack Hammers reside em sua eficiência, versatilidade e capacidade de fornecer perfuração rápida, precisa e confiável em formações rochosas desafiadoras. Essas qualidades os tornam a escolha preferida para muitas aplicações de perfuração em vários setores.

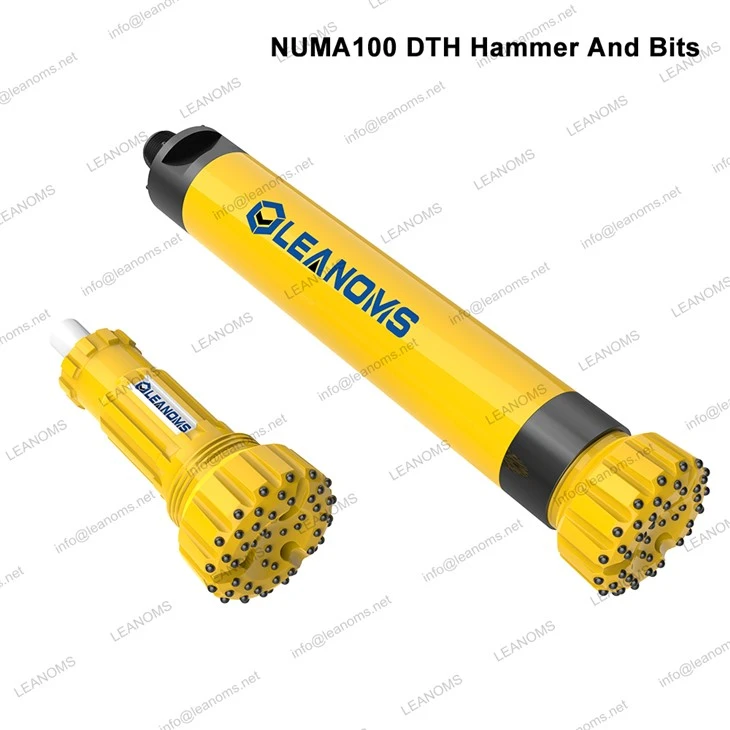

Parâmetros técnicos dos martelos NUMA100 DTH



Bit Shank	NUMA100
Intervalo de Furos	Φ254-305mm
Linha de conexão	API 4 1/2" Reg API 5 1/2" Reg
Pressão no trabalho	10-25Bar / 1-2.5Mpa
Recomendação de Velocidade	15-35rpm
Força de tração Recomendada	19KN
Comprimento	1441 milímetros
Peso	308 kg

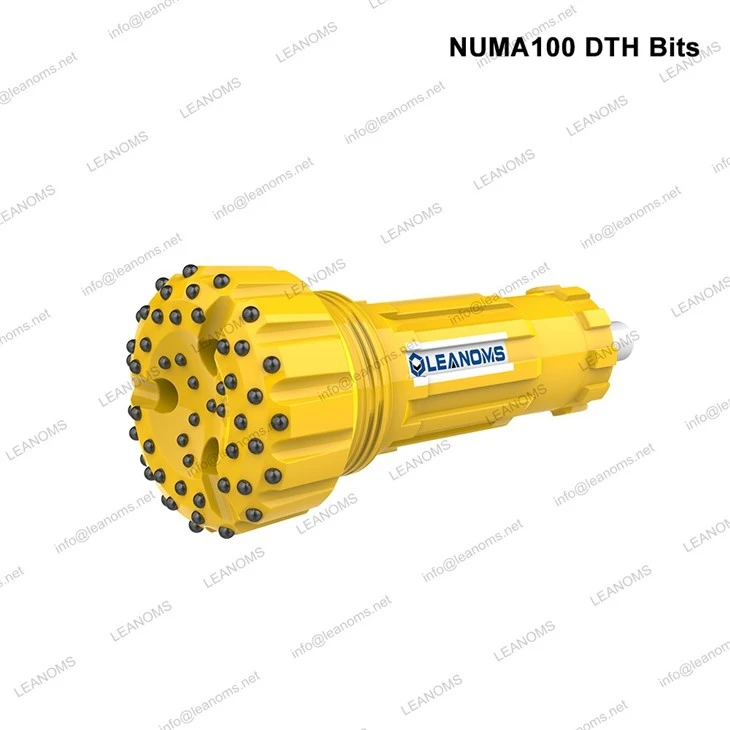

Parâmetros técnicos dos bits NUMA100 DTH

Diâmetro		Botões de medição	Botões frontais				Peso (kg)	Número da peça
milímetros	Polegada		Face plana	Face convexa	rosto côncavo	Tipo de rosto
254	10	Φ19*12	Φ16*12	Φ18*8	Φ16*6	rosto côncavo	88.4	LN-NUMA100-254CC
275	10 5/6	Φ19*12	Φ16*12	Φ18*8	Φ16*8	rosto côncavo	92.5	LN-NUMA100-275CC
305	12	Φ19*15	Φ18*15	Φ18*12	Φ16*9	rosto côncavo	105.0	LN-NUMA100-305CC
